日處理500噸的錫礦選礦生產線，是中型錫礦項目的主流規模。年處理量可達15-18萬噸，既能形成規模效應，又不會像千噸級生產線那樣投資過大、管理復雜。錫礦石類型多樣——砂錫礦與脈錫礦性質不同，粗粒嵌布與細粒嵌布的選別流程也有差異。以下按不同類型分別給出設備配置方案和工藝設計要點，供選廠投資決策參考。

一、工藝設計核心原則

錫礦選礦工藝設計必須圍繞一個核心原則：避免錫石過粉碎。錫石性脆，比重6.4-7.1，一旦過度粉碎至-0.037mm以下，重選回收率會大幅下降。

階段磨礦、階段選別是錫礦選礦的經典策略。車河選礦廠的實踐表明，采用兩段磨選流程處理錫石粗精礦，在精礦品位基本一致的情況下，回收率可提高6%。其關鍵在于：一段磨礦磨至-1.0mm或-1.6mm，采用扇形溜槽粗選、搖床精選，將55%-60%的錫金屬提前選出作為最終精礦，尾礦進入二段磨礦再選，有效減少了錫石過粉碎。

細磨入選、泥砂混選是另一個值得關注的工藝方向。針對錫石結晶粒度細（0.15~0.074mm）的礦石，一段磨礦粒度-0.6mm、二段磨礦、三段選別、不分級脫泥、泥砂混選的工藝路線，可獲得錫品位16.12%、回收率74.33%的選別指標。這一方案打破了“分級脫泥優先”的傳統思路，對細粒錫石的回收有積極意義。

二、砂錫礦選礦設備配置方案（日處理500噸）

適用礦況

砂錫礦（沖積型、坡積型），錫石已單體解離，無需破碎和磨礦。原礦含泥量10%-25%，錫石粒度0.074-2mm，粗細混合分布。

推薦工藝流程

洗礦脫泥 → 篩分分級 → 跳汰機粗選 → 螺旋溜槽掃選 → 搖床精選 → 細泥回收

設備配置清單

給料與洗礦系統

受料倉容積20-30立方米，鋼混或鋼結構，配格篩（篩孔80-100mm），約5-8萬元。重型板式給料機規格1.2-1.5米寬，功率22-37kW，均勻給料，約8-15萬元。

圓筒洗礦機規格Φ2.0-2.5×7.5-9.0m，功率75-110kW，用于去除粘土、解離錫石，約25-40萬元。如含泥量超過20%，需增加槽式擦洗機（規格2JC-900型，雙軸，功率45-55kW×2，約15-25萬元）。

高壓水泵流量150-200m3/h，壓力0.4-0.6MPa，功率75-90kW，約4-8萬元。

篩分分級系統

雙層振動篩規格2.4×6.0m或3.0×7.2m，上層篩孔15-20mm，下層篩孔2-6mm，功率22-37kW，約8-15萬元。

水力旋流器組規格Φ200-250mm，8-12臺并聯，聚氨酯材質，用于細粒脫泥，約6-12萬元。旋流器給礦泵規格8-10寸，高鉻材質，功率90-132kW，約4-8萬元（一用一備）。

重選系統

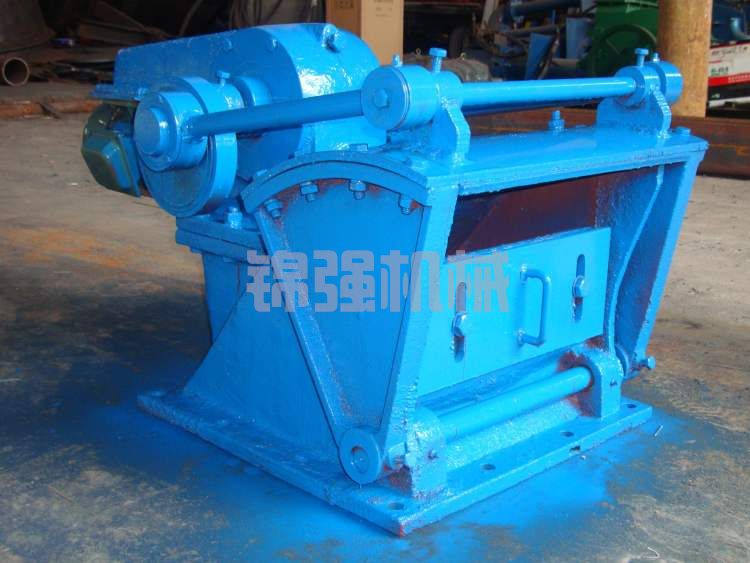

跳汰機：JT5-2型鋸齒波跳汰機或梯形跳汰機，處理能力15-20噸/小時·臺，功率7.5-11kW/臺，數量4-6臺并聯，約25-40萬元。跳汰機處理粗粒級，是砂錫礦粗選的核心設備。

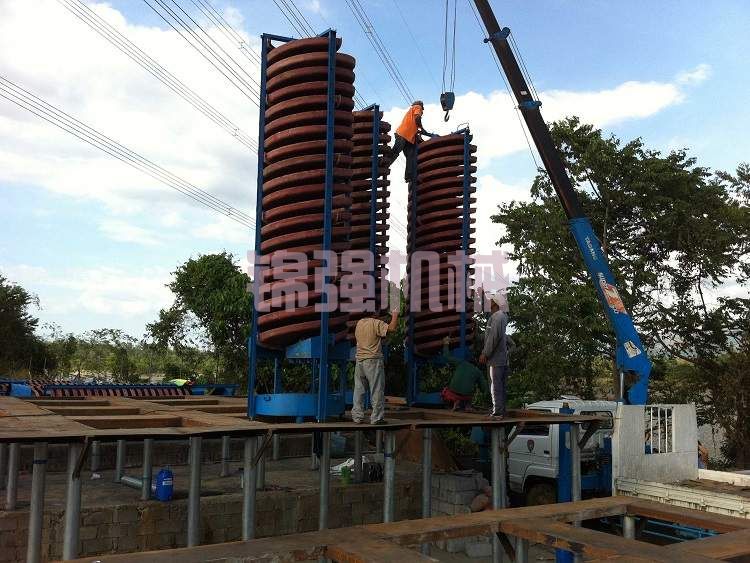

螺旋溜槽：Φ1200mm，5-6圈，無動力，處理能力2-4噸/小時·臺，數量40-60臺并聯，約20-35萬元。螺旋溜槽處理中細粒級，能耗低、無運動部件，適合大規模掃選。

搖床：6-S型或云錫式，88-120槽細砂床面，電機功率1.1kW/臺，處理能力0.5-1.0噸/小時·臺，數量40-60臺（用于精選），約30-50萬元。

離心選礦機：Φ1000-1200mm，聚氨酯內襯，功率15-22kW/臺，處理能力8-15噸/小時·臺，數量2-4臺（用于細泥回收），約15-25萬元。

脫水系統

精礦濃縮機Φ9-12m，中心傳動，功率5.5-7.5kW，約10-15萬元。精礦壓濾機過濾面積40-60m2，自動拉板式，功率7.5-11kW，約8-15萬元。

砂錫礦方案投資匯總

三、脈錫礦選礦設備配置方案（日處理500噸）

適用礦況

脈錫礦（石英脈型、云英巖型），錫石與石英等脈石共生，需破碎、磨礦解離。原礦錫品位0.3%-0.8%，錫石嵌布粒度0.074-0.5mm，屬中細粒嵌布。

推薦工藝流程

三段破碎 → 一段磨礦 → 分級 → 跳汰/螺旋溜槽粗選 → 二段磨礦 → 搖床精選 → 細泥浮選（可選）

設備配置清單

破碎篩分系統

顎式破碎機（粗碎）規格PE600×900或PE750×1060，功率55-90kW，給礦粒度≤500mm，產品粒度≤100mm，約10-18萬元。

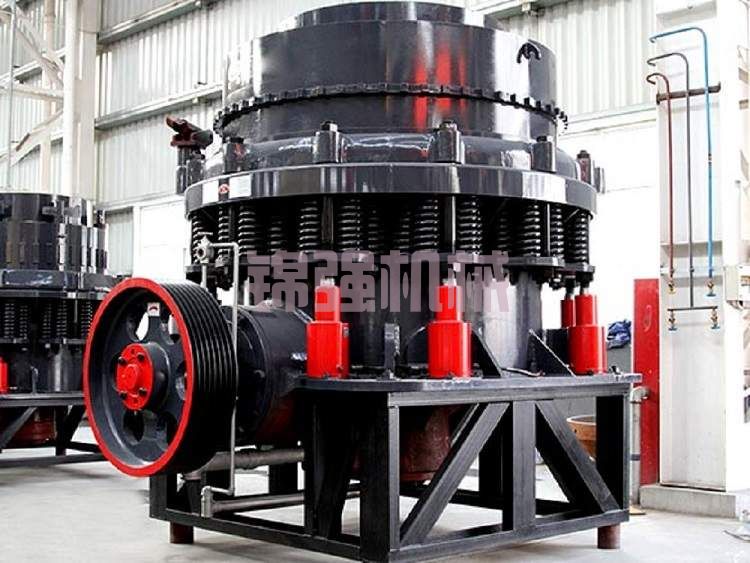

標準圓錐破碎機（中碎）規格Φ1200或Φ1650，功率75-110kW，產品粒度≤30mm，約15-25萬元。

短頭圓錐破碎機（細碎）規格Φ1650或Φ2200，功率110-185kW，產品粒度≤10-12mm，約25-40萬元。

雙層振動篩（篩分分級）規格2.4×6.0m或3.0×7.2m，篩孔30mm和12mm，功率22-30kW，約8-15萬元。

磨礦分級系統

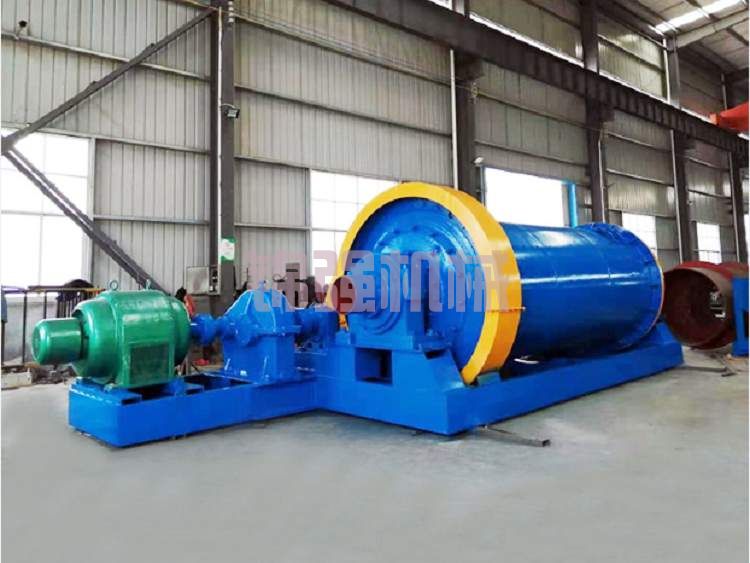

棒磨機（一段粗磨）：Φ2700×3600mm或Φ3200×4500mm，溢流型，功率280-400kW，產品細度-0.074mm占40%-50%，是錫礦粗磨的首選，可減少錫石過粉碎，約45-80萬元。

球磨機（二段細磨）：Φ3200×4500mm或Φ3600×6000mm，格子型，功率630-1000kW，產品細度-0.074mm占70%-85%，約80-150萬元。

水力旋流器組：Φ250-350mm，8-12臺并聯，聚氨酯內襯，用于磨礦分級，約8-15萬元。

螺旋分級機：Φ2000-3000mm，高堰式或沉沒式，功率11-22kW，約8-15萬元。

重選系統

跳汰機：JT3-1或JT5-2型，處理能力10-15噸/小時·臺，功率5.5-7.5kW/臺，數量3-5臺并聯（粗粒級回收），約15-25萬元。

螺旋溜槽：Φ1200mm，5圈，無動力，處理能力2-4噸/小時·臺，數量30-50臺并聯（中粒級掃選），約15-30萬元。

搖床：6-S型或云錫式，88-120槽床面，電機功率1.1kW/臺，處理能力0.5-1.0噸/小時·臺，數量40-60臺（精選），約30-50萬元。

離心選礦機：Φ1000-1200mm，聚氨酯內襯，功率15-22kW/臺，處理能力8-15噸/小時·臺，數量2-4臺（細粒回收），約15-25萬元。

浮選系統（可選，用于細粒錫石）

浮選機：XJK-4或JJF-8型，6-8槽串聯，功率7.5-11kW/槽，約20-35萬元。加藥設備（攪拌桶、藥劑箱、加藥泵），約5-10萬元。

脫水系統

精礦濃縮機Φ12-15m，約12-20萬元。精礦壓濾機40-80m2，自動拉板式，約10-20萬元。尾礦壓濾機80-150m2（如需干排），約15-30萬元。

脈錫礦方案投資匯總

四、工藝設計關鍵參數

磨礦細度控制

錫礦磨礦細度的確定原則是“能收早收”，避免過磨。對于錫石嵌布粒度0.15-0.074mm的礦石，一段磨礦細度控制在-0.2mm占70%左右較為合適。對于錫石呈粗細不均勻嵌布的礦石，采用兩段磨選流程：一段磨至-1.0mm或-1.6mm，先回收55%-60%的錫金屬，再對尾礦進行二段磨選。

重選工藝配置

單一重選適用于錫石粒度大于0.074mm、雜質較少的情況，回收率65%-75%，成本低、無污染。重選加磁選適用于含磁黃鐵礦、鈦鐵礦的礦石，可提升精礦品位3-5個百分點。重-磁-電聯選適用于含硫、鐵、鋯等復雜重砂，回收率可達75%-88%，精礦品位可達65%以上。

分級與脫泥

旋流器分級質效率一般要求達到50%-65%。對于細粒錫石回收，小直徑旋流器（直徑75-150mm）分級效率更高。脫泥作業的給礦濃度控制在10%-20%，沉砂嘴直徑一般為旋流器直徑的20%-25%。

五、投資與運營成本參考

總投資范圍

砂錫礦方案設備投資200-330萬元，含土建總投資250-400萬元，配套費用包括場地平整、電力、供水、尾礦處理等。脈錫礦方案設備投資370-660萬元，含土建總投資460-810萬元。

噸礦運營成本估算

以日處理500噸、年處理15萬噸計算。砂錫礦噸礦運營成本約13-21元/噸，其中電費8-12元，水費1-2元，備件消耗1-2元，人工3-5元。脈錫礦噸礦運營成本約31-59元/噸，其中電費15-25元，水費1-2元，鋼球介質4-8元，備件2-3元，人工4-6元，藥劑5-15元。

六、綜合選型建議

七、設計注意事項

避免過粉碎是核心原則：錫石性脆，過粉碎后重選回收率大幅下降。磨礦設備應優先選擇棒磨機進行一段粗磨，采用階段磨礦、階段選別，合格粒級及時分離。

洗礦脫泥不可省略：砂錫礦和高泥脈錫礦必須經過洗礦，否則粘土會包裹錫石、干擾重選。含泥量15%-25%配置圓筒洗礦機，超過25%需增加槽式擦洗機。

細泥處理系統要跟上：當-0.037mm含量超過20%時，必須配置細泥回收系統。離心選礦機、礦泥搖床是細泥回收的主力設備。

做選礦試驗再定方案：同一地區的礦石性質可能有差異。選廠設計前必須做選礦試驗，確定最佳工藝流程和設備參數。基礎試驗服務費約5000-15000元/礦樣。

日處理500噸的錫礦選礦生產線，砂錫礦方案總投資約250-400萬元，脈錫礦方案約460-810萬元。工藝流程設計的核心是避免錫石過粉碎，采用階段磨礦、階段選別策略。建議在投資前取代表性礦樣進行選礦試驗，以試驗數據指導設備選型和工藝設計。
