電話/微信19914754015
電話/微信19914754015
設(shè)備買回去能不能出活兒，不只看設(shè)備本身，更看參數(shù)調(diào)沒調(diào)對。同樣的螺旋溜槽，給礦濃度30%和35%，回收率能差8-10個百分點(diǎn)。同樣的磁選機(jī)，磁場強(qiáng)度15000高斯和20000高斯，精礦品位能差3-5個點(diǎn)。
設(shè)備參數(shù)定制就是把每個設(shè)備的運(yùn)行參數(shù)調(diào)到最適合你礦石的狀態(tài)。不是廠家出廠設(shè)多少你就用多少，是根據(jù)你的礦石性質(zhì)“量身定調(diào)”。
這篇文章把鉻礦選礦主要設(shè)備的可調(diào)參數(shù)、怎么調(diào)、調(diào)到什么范圍、調(diào)錯了會怎樣，一條條說清楚。
鉻礦選礦設(shè)備參數(shù)定制的核心是“因礦而異”，別人的最佳參數(shù)可能是你的最差參數(shù)。參數(shù)定制不需要額外花錢，只需要花時間做試驗(yàn)和調(diào)試，但效果可能比多花幾十萬買設(shè)備還明顯。鉻礦選礦設(shè)備參數(shù)調(diào)優(yōu)通常能把回收率提高5-12個百分點(diǎn)，這筆賬算下來，調(diào)試投入的回報率極高。
不是所有設(shè)備都需要精細(xì)調(diào)參。先看看哪些情況參數(shù)定制的價值最大。
強(qiáng)烈建議做參數(shù)定制的情況
礦石性質(zhì)特殊，品位中低、嵌布粒度細(xì)、含泥量高。對指標(biāo)要求高，精礦品位要做45%以上或者回收率要求高。處理量大，日處理300噸以上，參數(shù)差一點(diǎn)損失就大。標(biāo)準(zhǔn)流程效果不理想，尾礦品位降不下來。或者你打算優(yōu)化現(xiàn)有選廠，不花大錢買設(shè)備就想提指標(biāo)。
參數(shù)定制主要解決三類問題
參數(shù)不合適導(dǎo)致回收率低，鉻鐵礦跑到尾礦里。參數(shù)不合適導(dǎo)致精礦品位低，脈石混進(jìn)精礦里。參數(shù)不合適導(dǎo)致能耗高，電費(fèi)水費(fèi)浪費(fèi)。

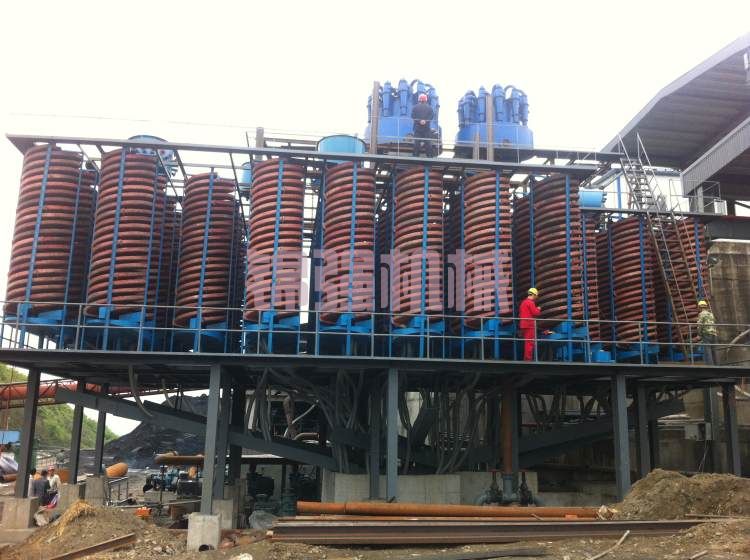

螺旋溜槽是鉻礦重選的核心設(shè)備，它的參數(shù)直接影響回收率和精礦品位。
螺旋直徑的選擇
常用直徑有600mm、900mm、1200mm、1500mm。1500mm處理量最大，單臺可達(dá)4-6噸/小時，適合粗選和大規(guī)模生產(chǎn)。1200mm及以下處理量小，但分選精度更高，適合精選或小規(guī)模試驗(yàn)。
大多數(shù)鉻礦選廠粗選用1500mm，精選用1200mm。這個搭配既保證了處理量，又保證了分選精度。但這不是死的，如果你的礦石嵌布粒度特別細(xì)，可以用小直徑增加分選時間。
螺距的定制
這是螺旋溜槽參數(shù)定制中最關(guān)鍵的一項(xiàng)。螺距影響礦漿流速和分選時間。
粗粒鉻礦粒徑大于0.2mm，推薦大螺距750-900mm（適用于1500mm溜槽）。大螺距讓礦漿流速快，減少細(xì)泥干擾，提高粗顆粒回收率。礦漿走得快，重礦物來不及沉降就被帶走了。粗粒重，沉降快，不需要太長分選時間，反而要快流速防止細(xì)泥混入。
細(xì)粒鉻礦粒徑小于0.2mm，推薦小螺距600-750mm（適用于1500mm溜槽）。小螺距延長分選時間，增強(qiáng)細(xì)粒鉻鐵礦的離心富集效果。細(xì)粒輕，沉降慢，需要更長的分選路徑才能沉到底部。
螺距選反了，問題很嚴(yán)重。粗粒用小螺距，礦漿流速慢，細(xì)泥沉降干擾粗粒分選，精礦品位下降。細(xì)粒用大螺距，礦漿流速快，細(xì)粒還沒沉到底就被沖走了，回收率大幅下降。
給礦濃度的定制
給礦濃度是影響分選效果的另一個關(guān)鍵參數(shù)。鉻鐵礦密度4.2-4.8g/cm3，脈石密度2.6-2.8g/cm3，密度差大，重選效果好。
推薦給礦濃度控制在30%-35%。濃度過低，回收率下降，水耗增加。濃度過高，分層效果變差，精礦品位下降。
實(shí)際調(diào)試方法：從25%開始，每提高2%取樣化驗(yàn)一次。觀察精礦品位和尾礦品位的變化。找到精礦品位最高、尾礦品位最低的那個濃度點(diǎn)。
某鉻礦選廠將給礦濃度從28%調(diào)到32%后，回收率從71%升到78%，精礦品位從41%升到43.5%。就調(diào)了一個參數(shù)，效果立竿見影。
給礦粒度的定制
螺旋溜槽的有效回收粒度范圍是0.03-2mm。超出這個范圍，效果會大打折扣。
大于2mm的粗顆粒，容易跳槽、堵塞槽面。解決辦法是在進(jìn)螺旋溜槽前加篩分，把+2mm的篩出去返回破碎。小于0.03mm的微細(xì)粒，重選基本失效。解決辦法是用旋流器預(yù)先分級，細(xì)粒級用細(xì)泥搖床或離心設(shè)備處理。
磁選機(jī)用于去除磁性雜質(zhì)，提升鉻鐵比。鉻鐵礦本身弱磁性，脈石一般無磁性。
磁場強(qiáng)度的定制
這是磁選機(jī)參數(shù)定制中最核心的。弱磁選用于去除強(qiáng)磁性礦物如磁鐵礦，磁場強(qiáng)度0.3-0.6T（特斯拉）。強(qiáng)磁選用于回收弱磁性的鉻鐵礦，磁場強(qiáng)度1.2-1.5T甚至更高。
細(xì)粒嵌布的低品位鉻礦需要高強(qiáng)度磁場來捕獲微細(xì)粒鉻鐵礦。河南恒昌的濕式高梯度磁選機(jī)磁場強(qiáng)度達(dá)1.2-1.5T，對細(xì)粒鉻鐵礦捕獲能力強(qiáng)。濰坊國特的立環(huán)磁選機(jī)磁場強(qiáng)度可達(dá)20000高斯（約2T）以上，配備油水復(fù)合冷卻系統(tǒng)。
磁場強(qiáng)度選低了，弱磁性鉻鐵礦吸不上來，回收率下降。磁場強(qiáng)度選高了，部分連生體也被吸上來，精礦品位下降，同時能耗增加。
定制方法：用同一樣品在不同磁場強(qiáng)度下做對比試驗(yàn)，找出精礦品位和回收率的平衡點(diǎn)。
冷卻方式的定制
立環(huán)高梯度磁選機(jī)連續(xù)作業(yè)時線圈會發(fā)熱。油水復(fù)合冷卻是目前主流配置，散熱好、能連續(xù)運(yùn)行。水冷系統(tǒng)簡單但需要定期維護(hù)，適合中小型設(shè)備。風(fēng)冷適合間歇作業(yè)或小機(jī)型。
連續(xù)作業(yè)的大選廠優(yōu)先選油水復(fù)合冷卻。中小選廠或非連續(xù)作業(yè)，水冷夠用。
脈動沖次和水壓的定制
濕式高梯度磁選機(jī)還有兩個可調(diào)參數(shù)。脈動沖次影響礦漿在磁場中的擾動程度，沖次太低分選不充分，沖次太高重礦物被沖跑。沖洗水壓影響精礦的純度，水壓太低雜質(zhì)沖不干凈，水壓太高鉻鐵礦被沖走。
參考范圍：脈動沖次在100-300次/分鐘之間調(diào)，粗粒用低沖次，細(xì)粒用高沖次。水壓在0.1-0.3MPa之間調(diào)，從低到高逐步試。
球磨機(jī)的參數(shù)直接影響磨礦細(xì)度，而磨礦細(xì)度直接決定鉻鐵礦是否充分解離。
磨礦細(xì)度的定制
這是球磨機(jī)參數(shù)定制中最關(guān)鍵的。鉻鐵礦的嵌布粒度決定了需要磨到什么細(xì)度。嵌布粒度粗，磨到-0.074mm占50-60%就夠了。嵌布粒度細(xì)，可能需要磨到-0.074mm占80-90%。
如何確定最佳細(xì)度？做一組磨礦細(xì)度試驗(yàn)。在相同條件下用不同磨礦時間，得到不同細(xì)度的產(chǎn)品。每個細(xì)度產(chǎn)品做選別試驗(yàn)，找出回收率最高、品位最好的那個細(xì)度點(diǎn)。
南非某鉻礦選廠改造項(xiàng)目中，鉑鈀浮選要求磨礦細(xì)度-200目（約-0.074mm）占90%，才實(shí)現(xiàn)了有效回收。如果磨不夠細(xì)，鉑鈀礦物沒解離，浮選回收率上不去。
磨礦細(xì)度不是越細(xì)越好。過磨產(chǎn)生更多細(xì)泥，干擾后續(xù)重選和磁選，同時增加能耗和鋼耗。
裝載量和鋼球配比的定制
球磨機(jī)的鋼球裝載量和大小球配比也會影響磨礦效果。初裝球量按磨機(jī)有效容積的30-40%計(jì)算。鋼球配比，處理粗粒礦石多用大球，處理細(xì)粒礦石多用小球。常見配比是Φ100mm:Φ80mm:Φ60mm=3:4:3。
發(fā)現(xiàn)磨礦細(xì)度達(dá)不到要求，粗粒多就加大球比例，細(xì)粒多就加小球比例。磨機(jī)電流明顯下降說明裝球量不足，需要補(bǔ)加鋼球。
分級設(shè)備與球磨機(jī)組成閉路，控制磨礦細(xì)度。
螺旋分級機(jī)的返砂比
螺旋分級機(jī)與球磨機(jī)形成閉路時，返砂比（返砂量與給礦量之比）是關(guān)鍵參數(shù)。返砂比推薦控制在60%-70%。返砂比太低，磨機(jī)內(nèi)物料少，研磨效率低。返砂比太高，磨機(jī)過載，容易“脹肚”。
調(diào)整方法：通過取樣測定分級溢流和返砂的粒度，計(jì)算返砂比。
旋流器的操作參數(shù)
旋流器比螺旋分級機(jī)分級效率高，但操作更敏感。給礦壓力影響分級粒度，壓力高分級粒度細(xì)，壓力低分級粒度粗。給礦濃度影響分級精度，濃度高溢流跑粗，濃度低處理量下降。底流嘴直徑影響底流濃度，嘴小底流濃度高。
調(diào)試時從廠家推薦參數(shù)開始，做對比試驗(yàn)找到最佳組合。
參數(shù)定制不是單個設(shè)備的事，是整個系統(tǒng)的配合。破碎粒度決定球磨機(jī)給料，破碎太粗球磨機(jī)吃不消，破碎太細(xì)能耗浪費(fèi)。磨礦細(xì)度決定選別效果，磨不夠鉻鐵礦沒解離，磨過細(xì)產(chǎn)生泥化。選別參數(shù)決定最終指標(biāo)，濃度、水量調(diào)不好，設(shè)備白買。脫水參數(shù)決定產(chǎn)品水分和回水質(zhì)量。
參數(shù)定制的正確順序是：先做礦石可選性試驗(yàn)，確定理論最佳工藝參數(shù)，然后按工藝流程從前到后逐一調(diào)試，每個環(huán)節(jié)穩(wěn)定后再調(diào)下一個，最后全流程聯(lián)動調(diào)試，驗(yàn)證綜合指標(biāo)。
第一步：實(shí)驗(yàn)室小試
取有代表性的礦樣，在實(shí)驗(yàn)室小設(shè)備上做條件試驗(yàn)。確定給礦濃度、磨礦細(xì)度、磁場強(qiáng)度等參數(shù)的理論最佳值。這一步最重要，花小錢買方向。
第二步：半工業(yè)試驗(yàn)
如果項(xiàng)目投資大，可以用幾噸礦樣在半工業(yè)設(shè)備上連續(xù)運(yùn)行驗(yàn)證。驗(yàn)證實(shí)驗(yàn)室參數(shù)在連續(xù)狀態(tài)下的效果。發(fā)現(xiàn)放大效應(yīng)，及時修正參數(shù)。
第三步：工業(yè)調(diào)試
設(shè)備安裝完成后，按實(shí)驗(yàn)室參數(shù)設(shè)定初始值。帶料運(yùn)行，從給礦開始逐個作業(yè)取樣化驗(yàn)。觀察指標(biāo)，微調(diào)參數(shù)，直到達(dá)到設(shè)計(jì)指標(biāo)。連續(xù)運(yùn)行72小時驗(yàn)證穩(wěn)定性。
第四步：參數(shù)固化
把最終確認(rèn)的參數(shù)寫入操作規(guī)程，培訓(xùn)操作工，建立日常監(jiān)測制度。
案例一：給礦濃度從28%到32%，回收率漲了7個點(diǎn)
云南某鉻礦選廠，原礦品位17%，日處理300噸。原來螺旋溜槽給礦濃度28%，回收率71%，尾礦品位9.5%。通過參數(shù)定制，把給礦濃度逐步調(diào)到32%，同時調(diào)整了螺旋溜槽的水量。回收率升到78%，尾礦品位降到8%。就調(diào)了兩個參數(shù)，沒花一分錢買設(shè)備。按年產(chǎn)15萬噸原礦算，一年多收鉻鐵礦折合精礦約3500噸，價值300多萬。
案例二：磨礦細(xì)度調(diào)細(xì)10%，精礦品位漲了2個點(diǎn)
廣西某鉻礦選廠，原礦品位16%，鉻鐵礦嵌布粒度偏細(xì)。原來磨礦細(xì)度-0.074mm占65%，精礦品位42%，回收率72%。參數(shù)定制試驗(yàn)發(fā)現(xiàn)，磨到-0.074mm占75%時，鉻鐵礦解離更充分。調(diào)整球磨機(jī)鋼球配比，磨礦細(xì)度提到73%。精礦品位漲到44%，回收率漲到76%。電耗略有上升，但精礦每噸多賣80塊，一年算下來多賺200多萬。
錯誤一：不做試驗(yàn)直接照搬
別人用30%濃度效果好，你也用30%，但你的礦石品位、粒度都不一樣。正確做法：拿自己的礦樣做試驗(yàn)。
錯誤二：只調(diào)一個參數(shù)不顧其他
給礦濃度調(diào)了，但水量沒跟著調(diào)，結(jié)果還是不好。正確做法：參數(shù)是聯(lián)動的，要系統(tǒng)調(diào)。
錯誤三：參數(shù)調(diào)好了就不管了
原礦性質(zhì)變化了，參數(shù)還用的是三個月前的，指標(biāo)往下掉。正確做法：建立日常監(jiān)測制度，原礦變了參數(shù)跟著變。
鉻礦選礦設(shè)備參數(shù)定制，核心是“因礦而異”。不花什么錢，但需要花時間做試驗(yàn)和調(diào)試。參數(shù)調(diào)對了，回收率能提5-12個百分點(diǎn)，精礦品位能提1-3個點(diǎn)。
參數(shù)定制的順序是：先做礦石可選性試驗(yàn)，確定理論值。再從前到后逐個設(shè)備調(diào)，調(diào)試過程做好記錄。最后全流程聯(lián)動，固化參數(shù)到操作規(guī)程。建立日常監(jiān)測，原礦變了參數(shù)跟著變。
寄50公斤礦樣過來，我們做全套參數(shù)定制試驗(yàn)。確定你的最佳給礦濃度、最佳磨礦細(xì)度、最佳磁選強(qiáng)度，10-15個工作日出具《設(shè)備操作參數(shù)推薦表》，告訴你每個設(shè)備調(diào)到什么數(shù)最合適。
