【30秒速讀】

• 模塊化設計將錫礦選礦生產線拆分為獨立的標準模塊，各模塊在工廠預裝調試后運抵現場快速拼裝，建設周期從傳統模式的8-12個月縮短至3-4個月。

• 四大核心模塊：破碎模塊（顎破+圓錐破+振動篩）、磨礦模塊（球磨機+分級機+旋流器）、重選模塊（螺旋溜槽+搖床+脫水）、輔助模塊（電控+供水+尾礦）。

• 模塊化方案適合搬遷頻繁的砂錫礦、海外項目、高原高寒等施工條件惡劣地區，福建紫金山某錫礦項目采用模塊化設計后，安裝工期從90天壓縮到22天。

• 模塊化設計比傳統現場建設模式投資高8%-15%，但工期縮短帶來的提前投產效益遠超這個溢價，綜合投資回收期反而更短。

• 核心制約因素：道路運輸尺寸限制、現場吊裝條件、模塊接口標準化設計，三者缺一不可。

第1步：患者主訴

診斷要點：礦山建廠周期太長、施工條件太差、投產后想搬遷拆不掉——有沒有像搭積木一樣的建廠方式

福建紫金山一家錫礦開發企業的項目總監找到我，他們要開發一個殘坡積型砂錫礦，原礦品位0.25%-0.35%，儲量約80萬噸，設計日處理500噸。但礦區位于山區，進場道路狹窄，大型施工設備進不來，而且礦體分布分散，預計3-5年后采完需要搬遷選廠。

他在電話里說：“傳統建廠方式我太熟悉了——先做土建、再進設備、然后安裝，前后至少8個月。我這礦服務年限也就5年，光建廠就占了快一年。而且山區施工，混凝土要自己拌、大型吊車進不來，工期根本不可控。最頭疼的是，3年后礦采完了，選廠拆不掉——水泥基礎埋在地下、設備拆下來銹跡斑斑，等于白扔。”

“我聽說有模塊化建廠的說法，像搭積木一樣把設備裝在鋼結構底座上，工廠做好運過來擰螺絲接管道就行。拆的時候也能整個模塊吊走，到下一個礦點再拼起來。有沒有這種方案？成本比傳統方案高多少？能省多少時間？”

這個需求很明確，也是越來越多中小型礦山和海外項目的共同訴求。模塊化設計的關鍵在于：所有設備固定在鋼制底架上，管道、電纜、控制線路在出廠前就連接好并完成預調試。現場只需要做基礎、吊裝就位、連接模塊之間的接口、通電通水，就能快速投產。

第2步：快速檢查

診斷要點：查道路運輸限制、查現場吊裝條件、查各模塊的重量和尺寸極限

到現場后做了四件事。

第一件事，勘測進場道路。從國道到礦區約12公里山路，路面寬度3.2-4.5米，最小轉彎半徑12米，最大縱坡11%。路上有3座小橋，載重限20噸。這些數據決定了模塊的尺寸和重量上限：模塊寬度不超過2.8米（含運輸固定架），高度不超過3.2米，單模塊總重量不超過18噸（考慮橋梁限載和運輸車輛承載）。

第二件事，查現場吊裝條件。礦區有一塊約800平米的臺地可以作為選廠用地，但周圍有高壓線（高度約8米）和一棵古樹，限制了吊車的臂展。最大可用吊車為50噸汽車吊，吊裝半徑12米內的最大起重量約15噸。這意味著超過15噸的模塊需要拆分運輸、現場組裝，或者在模塊設計時就分成更小的單元。

第三件事，核算傳統建設模式的時間線。如果按傳統方式建廠，從場平到投產至少需要：

• 場平及基礎施工：60天（山區石方開挖難度大）

• 土建施工（廠房澆筑）：120天

• 設備安裝：90天

• 管道及電氣安裝：45天

• 調試及試生產：30天
  合計345天（約11.5個月）。

第四件事，設計模塊化方案的初步拆分方案。根據運輸和吊裝條件，將生產線拆分為11個模塊：

破碎模塊分為3個子模塊：顎破單元（8噸）、圓錐破單元（12噸）、振動篩單元（6噸），因圓錐破單元12噸<15噸吊裝限制，可整體吊裝。
磨礦模塊分為2個子模塊：球磨機單元（18噸，超限）需要拆分——筒體（12噸）和電機+減速機（6噸）分開運輸、現場組裝；分級機單元（8噸）整體。

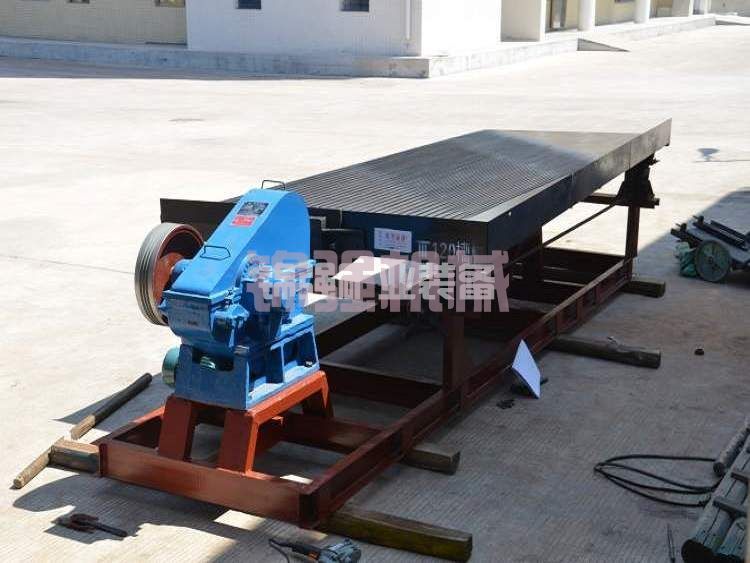

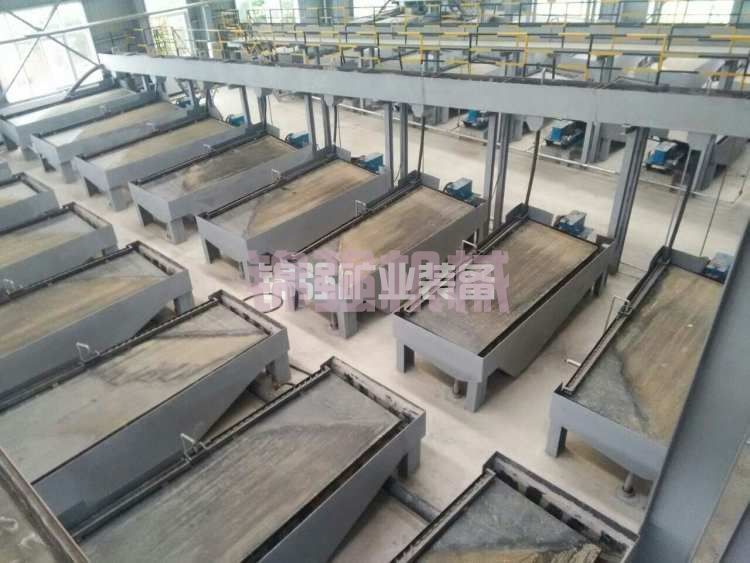

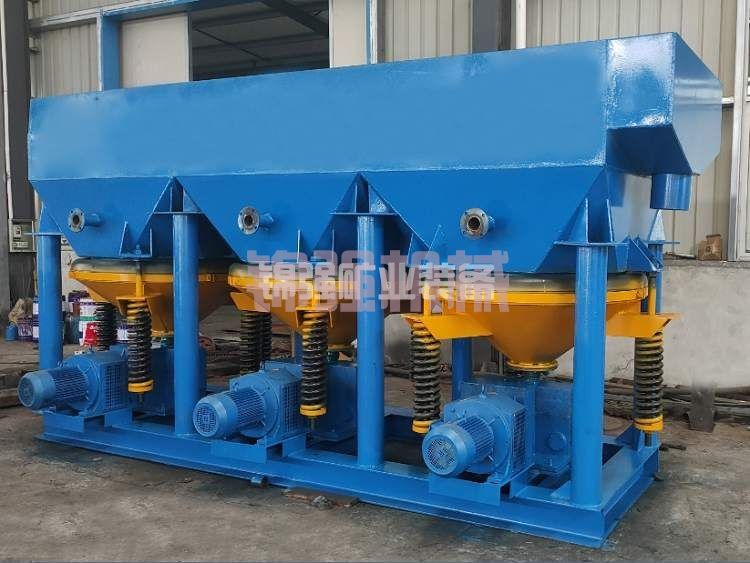

重選模塊分為4個子模塊：螺旋溜槽組（含16臺溜槽固定在鋼架上，10噸）、搖床組（24臺搖床分兩排固定，14噸）、精礦脫水單元（6噸）、礦漿分配單元（5噸）。
輔助模塊分為2個子模塊：電控及配電單元（5噸）、供水及管道單元（8噸）。
共計11個模塊，最大整體吊裝單元14噸（搖床組），滿足15噸限制。

第3步：病因分析

診斷要點：傳統建設模式的“時間-成本-搬遷”三重困境，模塊化設計逐一破解但需克服運輸和接口標準化難題

病因一：傳統模式土建與設備安裝串行，工期長

傳統選廠建設是“先廠房后設備”的串行模式。必須在土建完成后才能進行設備安裝，兩個階段無法重疊。土建施工受天氣、混凝土養護周期影響，山區項目尤其不可控。模塊化方案將設備安裝在鋼制底架上，不需要混凝土廠房（只需設備基礎墩），土建與設備制作并行，安裝時模塊到位即可，節省了廠房施工和交叉等待時間。

病因二：傳統模式對現場施工力量要求高

山區項目往往缺乏熟練的安裝工人，大型設備吊裝、焊接、管道安裝都需要專業人員。模塊化方案把90%以上的安裝工作放在工廠完成，現場只需要吊裝就位、接口連接、通電通水。工廠預裝環境可控，質量有保障，對現場施工力量的依賴大大降低。

病因三：傳統模式搬遷幾乎等于“報廢”

傳統選廠的設備基礎和廠房都是混凝土結構，設備拆下來后基礎無法再利用。模塊化方案的設備全部安裝在鋼制底架上，搬遷時只需斷開接口、吊裝模塊、運到新址重新拼裝。鋼制底架可重復使用3-5次，搬遷成本僅為原建設成本的15%-20%。

病因四：模塊化需要解決“接口標準化”問題

模塊化設計的最大技術難點不在于設備本身，而在于模塊之間的接口標準化。模塊之間的管道接口（法蘭規格、壓力等級）、電氣接口（電壓、信號類型、通訊協議）、控制接口（PLC通訊協議）都必須統一設計。接口不統一，模塊到現場就“拼不上”。

第4步：處方方案

診斷要點：四大核心模塊+11個子模塊，工廠預裝、現場拼裝，建設周期壓縮至110天

處方一：模塊總體設計（11個模塊）

11個模塊總重95噸，分11車次運輸。最大模塊為M8（14噸）和M4（12噸），均不超過運輸限重和吊裝限制。

處方二：模塊鋼制底架設計

每個模塊的鋼制底架用H型鋼（300×150mm）焊接，底架底部設4個吊裝耳座（用于吊裝）和4個地腳螺栓孔（用于現場固定）。底架與設備之間設減振墊（厚度20mm橡膠板），減少振動傳遞。

底架設計時考慮以下因素：

• 運輸時的固定點（不少于4個）

• 吊裝時的重心位置（偏差不超過100mm）

• 現場固定后水平度可調（每個地腳螺栓處設調節墊片）

處方三：模塊接口標準化

所有模塊之間的接口采用統一標準：
管道接口：DN100、DN150、DN200三種規格，法蘭標準GB/T 9119-2010，PN1.0MPa。
電氣接口：電壓380V/50Hz（動力）、220V/50Hz（控制），電纜采用快插接頭。
控制接口：Profibus-DP通訊協議，所有模塊的PLC通過總線連接。
給水接口：DN80法蘭，工作壓力0.3MPa。

處方四：現場拼裝流程

第一階段（第1-7天）：基礎施工。現場做11個設備基礎墩（每個約2-3m3混凝土），不建廠房，只做防雨頂棚（鋼結構+彩鋼瓦）。
第二階段（第8-20天）：模塊吊裝就位。按M1→M2→M3（破碎模塊）、M4→M5→M6（磨礦模塊）、M7→M8→M9（重選模塊）、M10→M11（輔助模塊）的順序吊裝。每臺吊裝時間約2-4小時，13天完成全部吊裝。
第三階段（第21-40天）：接口連接。管道焊接或法蘭連接、電纜敷設、控制線連接。因接口標準化，連接工作量大幅減少。
第四階段（第41-60天）：單機調試和聯動試車。先單機運轉（2周），再全系統聯動帶水試車（1周），最后帶料試生產（1周）。
第五階段（第61-80天）：帶料試生產及優化。出現的問題及時調整，一般1-2周可穩定運行。
總建設周期約80-110天，比傳統模式（345天）縮短約68%。

處方五：投資對比

模塊化方案總投資比傳統模式低約26.5%，主要節省在土建和安裝上。

第5步：預后效果

診斷要點：建設周期從11.5個月壓縮到3個月，提前8個月投產，提前產出效益遠超投資節省

該礦按模塊化方案實施后，從基礎施工到帶料試生產共用了92天。以下是關鍵時間節點對比：

模塊化的調試時間比傳統模式略長（45天 vs 30天），因為模塊化系統的集成度高、各模塊之間的協同需要更多現場驗證。但總體節省了253天（約8.4個月）。

最終投產后指標：

提前8個月投產帶來的效益：
按日處理500噸、年工作300天、原礦品位0.30%、回收率75%、錫價14萬元/噸計算：
年產值：500×300×0.30%×75%×14萬=4725萬元
提前8個月投產即提前回收3150萬元產值
模塊化比傳統模式投資節省585萬元
合計總收益優勢：3150+585=3735萬元

搬遷時模塊化方案的優勢更加明顯。該礦服務年限5年，按傳統模式搬遷費用約800-1000萬元（設備拆除、運輸、重裝、新廠土建）。模塊化模式搬遷費用約220-280萬元（模塊整體吊裝、運輸、再拼裝），節省約600-700萬元。

出院后的3條醫囑

診斷要點：模塊接口的維護、底架防腐、搬遷時的吊裝順序是長期使用和重復搬遷的關鍵

醫囑一：模塊之間的柔性連接每半年檢查一次

模塊之間的管道和電氣接口采用柔性連接（橡膠軟管或金屬軟管），以吸收模塊之間的微小位移和振動。每半年檢查一次柔性接頭的密封性和老化程度，橡膠軟管使用3年以上需更換。所有快插電氣接頭每月檢查一次接觸電阻，超過0.5Ω時清潔觸點或更換接頭。

醫囑二：鋼制底架每年做一次防腐處理

模塊的鋼制底架長期暴露在潮濕環境中（尤其是在南方礦山），銹蝕是影響模塊壽命的主要因素。每年雨季前后檢查底架表面防腐涂層，如有銹斑及時打磨補漆（環氧富鋅底漆+聚氨酯面漆）。底架底部的接地扁鐵和地腳螺栓是腐蝕重點，每月檢查一次緊固狀態和銹蝕程度，銹蝕超過截面20%時需更換。

醫囑三：搬遷時嚴格按照“后裝先拆、先裝后拆”的順序

模塊化設計的優勢是可搬遷，但搬遷順序有講究。模塊之間有管道和電纜連接，必須按安裝的逆序拆除——先拆M11供水模塊、M10電控模塊等外圍模塊，再拆M7-M9重選模塊，然后拆M4-M6磨礦模塊，最后拆M1-M3破碎模塊。新址安裝時按M1→M2→…→M11的順序。不按順序拆裝會導致模塊之間的接口無法對齊。每次搬遷前編制詳細的拆裝順序表并現場確認。

【關于本文】
本文數據基于錫礦選礦生產線模塊化設計的行業典型示例。模塊化方案的模塊拆分、重量和尺寸受道路運輸、現場吊裝和設備基礎條件的限制，不同項目的模塊劃分方案需根據具體條件定制。本文推薦的11模塊方案適用于日處理500噸的常規錫礦重選流程，處理量不同則模塊劃分不同。模塊化設計比傳統模式更適合海外項目、偏遠山區項目和需搬遷的砂錫礦項目，對于大型固定礦山（服務年限>10年）則需綜合評估溢價和縮短工期的效益平衡。建議實施前進行詳細的運輸路勘和吊裝方案論證。
